Descripción

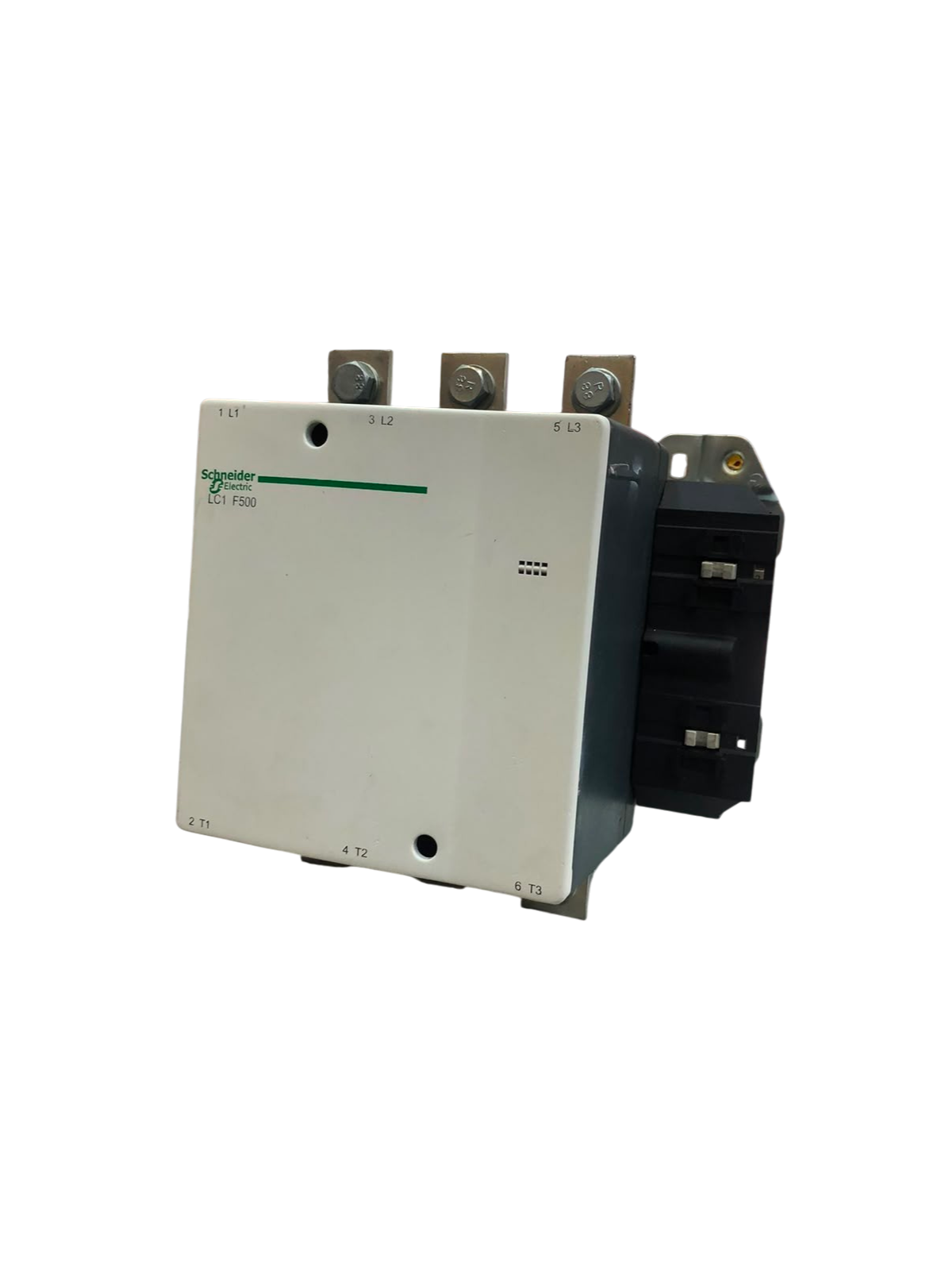

El contactor Schneider Electric LC1F500 de la línea TeSys F es un dispositivo de conmutación de potencia tripolar de alta capacidad, diseñado principalmente para el control de motores eléctricos industriales de gran tamaño y cargas pesadas. El modelo específico para una bobina de 220V CA se identifica bajo la referencia completa LC1F500M7. A continuación, se detallan sus especificaciones técnicas principales estructuradas para su uso:Especificaciones PrincipalesCorriente nominal de operación (AC-3): 500 A para aplicaciones de jaula de ardilla (motores estándar).Corriente térmica convencional (AC-1): 700 A para cargas no inductivas o puramente resistivas (por ejemplo, calefacción).Tensión de la bobina de control: 220 V CA a 50/60 Hz (código de bobina M7).Número de polos: 3 polos principales (Normalmente Abiertos – NA).Potencia nominal del motor (en AC-3): Soporta hasta 250 kW a una tensión de 400 V (aproximadamente 150 HP en sistemas de 220 V).
Conexión y MontajeTerminales de conexión: Conexión mediante barras de cobre o cables con terminales de ojo asegurados por tornillos de alta presión.Mantenimiento: El diseño de la serie TeSys F permite un fácil reemplazo de los contactos internos y de la bobina sin necesidad de desmontar el contactor por completo del panel eléctrico. Aplicaciones ComunesArranque y control de motores trifásicos de gran potencia en plantas industriales.Sistemas de bombeo de agua pesada y compresores industriales.Control de bancos de resistencias o sistemas de distribución de energía.
